山西半逆流磁選機構造_結構工作原理圖_山西半逆流磁選機構造圖片如何調整及工藝流程圖，半逆流磁選機是濕式磁選設備中應用最廣泛、通用性最強的機型之一，介于順流式與逆流式磁選機之間，核心優勢是能同時獲得較高的精礦品位和金屬回收率，主要用于細粒強磁性礦物的分選及各類物料的除鐵作業，廣泛應用于礦業、建材、化工、食品等多個行業，是選礦生產線中不可或缺的核心設備之一。其工作核心是利用磁場對磁性礦物的吸附作用，結合礦漿流動與滾筒旋轉的協同配合，實現磁性礦物與非磁性礦物的高效分離，適配多種細粒物料的分選需求。

一、山西半逆流磁選機構造_結構工作原理圖_山西半逆流磁選機構造圖片如何調整及工藝流程圖核心結構組成

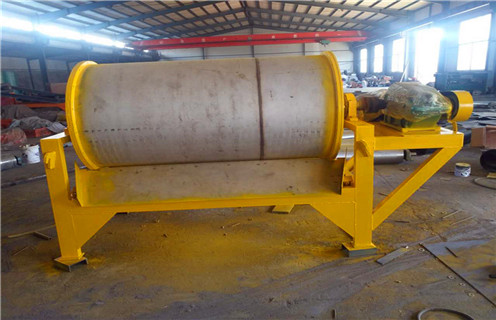

1、筒體：作為核心分選部件，通常采用2-3mm厚的無磁不銹鋼(304/316)卷焊而成，嚴禁使用碳鋼，避免出現磁短路現象;筒體表面常包裹耐磨橡膠或聚氨酯，防止礦漿沖刷磨損，端蓋采用鑄鋁或不銹鋼材質，并配備密封裝置，防止礦漿滲入內部損壞組件。筒體可勻速旋轉，帶動吸附的磁性礦物脫離磁場區域，實現連續分選。

2、內置磁系：固定在筒體內部，不隨筒體旋轉，是產生磁場的核心部件。常用稀土釹鐵硼與鐵氧體復合磁組，極性沿圓周交替排列，形成漸變強磁場，筒體表面磁場強度通常為120-300mT，精細精選機型可達400mT以上;磁系安裝在磁軛上，可通過拐臂調節偏角，優化精礦與尾礦的分離效果，半逆流槽磁選機的磁系偏角通常為15°~20°。

3、槽體：用于承載礦漿，采用耐磨鋼板焊接而成，槽體形狀設計適配礦漿“半同半逆”的流動特性，確保礦漿均勻分布、穩定環流，避免出現礦漿淤積或分選死角;槽體下部設有給礦箱，用于均勻送入礦漿，底部設有尾礦排出口，頂部對應筒體位置設有精礦收集槽，部分槽體配備泛水器，可泛起逆流區水流，防止磁性礦物沉淀。

4、傳動與支撐系統：由減速電機、軸承座、聯軸器等組成，為筒體旋轉提供動力，確保筒體勻速旋轉(轉速通常為18-28r/min);密封部件采用氟橡膠或丁腈橡膠，可適應礦漿的酸堿環境，防止礦漿滲漏損壞傳動部件。

5、輔助部件：包括給礦裝置、卸礦水管、刮料裝置等。卸礦水管設置在滾筒頂部，用于在磁性礦物脫離磁場區域時，通過沖洗水流將其沖入精礦槽;部分機型配備軟質刮刀，防止磁性礦物粘附在筒體表面;給礦裝置可調節礦漿給料速度和濃度，確保分選效果穩定。

二、山西半逆流磁選機構造_結構工作原理圖_山西半逆流磁選機構造圖片如何調整及工藝流程圖

1、半逆流磁選機的分選過程基于磁場對磁性礦物的吸附作用，結合礦漿流動與滾筒旋轉的協同配合，整體流程清晰、連續，具體可分為四個環節，核心邏輯是“磁選分離+梯度卸礦”，兼顧分選效率與分選質量：

2、給礦階段：礦漿由槽體下部的給礦箱均勻送入槽內，礦漿需以松散懸浮狀態進入分選空間，粒度需控制在0.5mm以下(適配半逆流槽體的分選特性)，部分機型可處理粒度3mm以下的物料，給礦濃度不得超過35%，避免影響分選效果。

3、吸附階段：驅動機構帶動筒體勻速旋轉，筒體內部的磁系產生穩定的強磁場，礦漿中的強磁性礦物(如磁鐵礦、磁黃鐵礦等)在磁場力的作用下發生磁聚，形成“磁團”或“磁鏈”，并被吸附到筒體表面;弱磁性和非磁性礦物(如脈石)不受磁場影響，繼續隨礦漿在槽內流動。

4、分選階段：由于磁系極性沿圓筒旋轉方向交替排列，“磁團”或“磁鏈”隨筒體旋轉時，會(huì )產生磁攪拌現象，被夾雜在其中的非磁性脈石在翻動中脫落，進一步提升精礦純度;同時，礦漿流動方向與筒體旋轉方向形成“半同半逆”的環流，非磁性礦物隨礦漿沿與滾筒旋轉方向相反的方向流動，最終從槽體底部的尾礦排出口排出，完成初步分選。

5、卸礦階段：當吸附有磁性礦物的筒體旋轉至頂部磁場盲區(脫離磁場作用區域)時，磁性礦物失去磁場吸引力，在卸礦水管?chē)姵龅臎_洗水流和重力作用下，落入精礦收集槽中，完成精礦的收集;若為全磁磁輥機型，則通過刷輥進行卸礦，確保筒體表面無殘留磁性礦物，實現連續分選作業。
